汽车“热管理”跟高温尼龙有啥关系？

本文以《High Performance Polyamides Fulfill Demanding Requirements for Automotive Thermal Management Components》为基础，掇其概要，简化而成。原文作者是杜邦公司的David Glasscock, Walter Atolino, Gary Kozielski以及Marv Martens。翻译此文不做商业用途，仅供读者更多地了解高性能尼龙的应用。

摘要：不论是在热、干燥或是潮湿环境中，高性能尼龙（High Performance Polyamides，HPPA）都表现出优良的强度、韧性和耐用性能，能很好地满足汽车热管理、以及他功能组件的苛刻要求。本文侧重于半芳香族尼龙PPA，综述高性能尼龙的基础化学性质，以及与其他通用尼龙的区别。

关键词：PPA，聚酰胺，长效冷却液

1. 简介

在过去的25年中，热塑性工程塑料在汽车零部件中的应用越来越多，比如动力总成、电气元件、底盘、装饰部件和其他应用。随着汽车工业的发展，每辆车有超过100KG的塑料用量。减重、自由设计、以及提高产能（容易组装、集成零部件）是推动塑料在汽车领域中广泛应用的主要动力。

塑料在汽车引擎盖下的应用越来越多，典型应用包括进气歧管、摇臂盖、散热器端槽、燃油轨、电子连接器等。聚酰胺由于其优异的耐油性、热稳定性、机械强度、韧性等优异性能，在上述领域中取得了巨大的成功。

小编建有高温尼龙行业群，想和高温尼龙行业内的专业人士互动交流，请扫描下方二维码。

由于发动机空间越来越小，发动机动力越来越强劲，发动机机舱内的温度也越来越高，结构中的塑料零件的耐温性变得非常重要。减重是一个有助于降低油耗的关键因素。上述原因促使人们选择像PPA这样的耐高温性能更全面的聚合物。

抗冷冻能力是PPA材料的一大优势。1995年，加勒特Garrett和欧文斯Owens研究了冷却液对聚酰胺的影响，得出结论：半芳香族PPA的性能优于PA6或PA66等脂肪族聚酰胺。在长效冷却液的测试条件下，我们进一步拓展了他们的实验，测试了不同品种的PPA，延长实验时间至5000hrs，效果依然很优异。

2. 高分子材料分类

不同的人对塑料的认识是不一样的，我们有必要向读者介绍一些简单的基础知识。高分子的分类大致可以分为热塑性塑料和热固性塑料。热塑性塑料可以再次熔融加工，热固性塑料形成了不可逆的交联网络而不具有此性能。在热塑性塑料中，又可分为无定形和结晶性聚合物。非晶聚合物的分子链具有随机取向性，而结晶聚合物在基体中形成高度有序的晶体结构（Figure 1）。半结晶用于描述含有结晶和非晶区域的聚合物。

一般来说，非晶态聚合物具有透明和韧性的优点。半结晶聚合物在耐化学性和耐温性能方面有优势。然而这些都是一般性的陈述，在设计过程中必须参考产品的特定资料和测试数据。

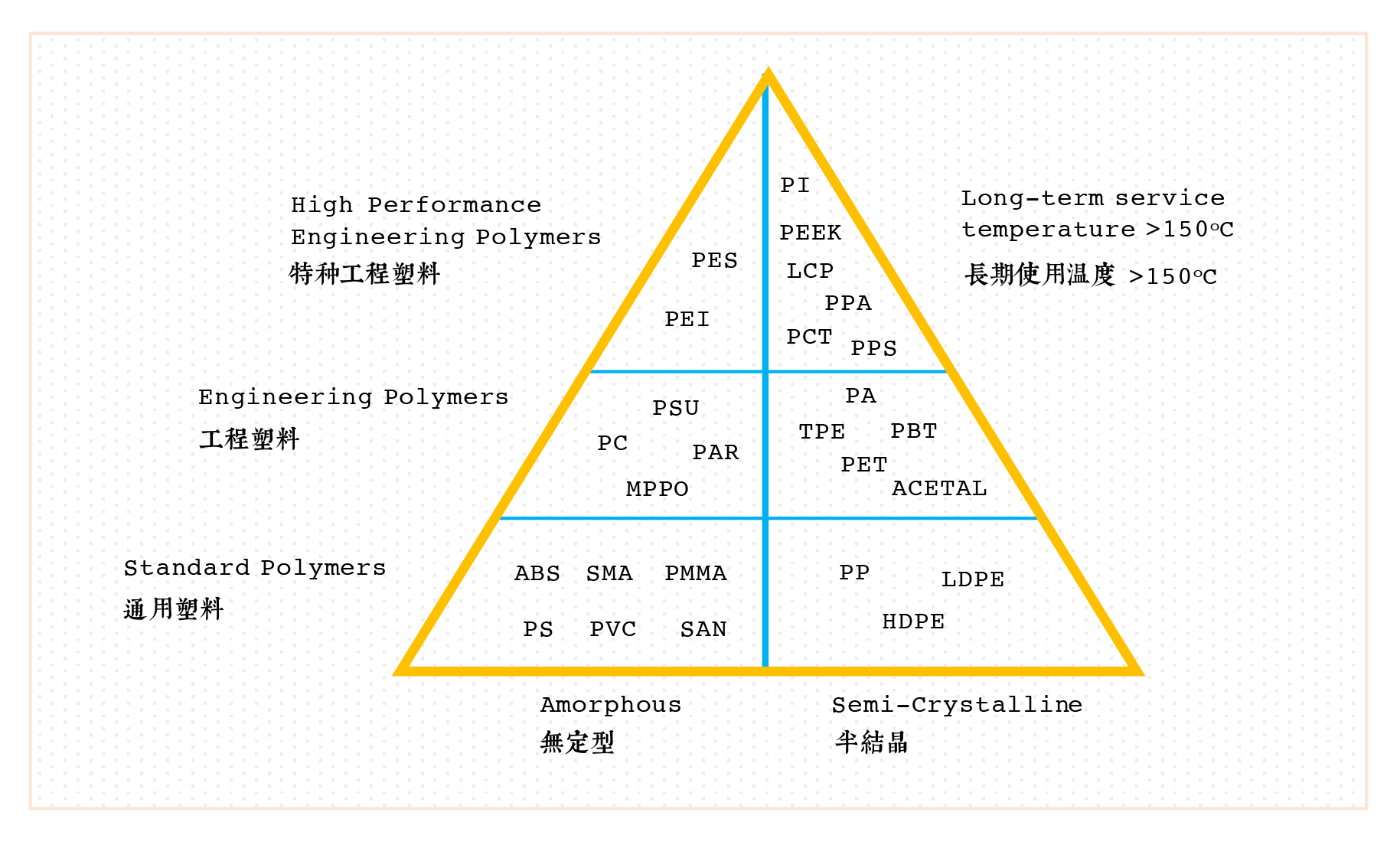

Figure 2 显示了各种非晶和结晶塑料的划分。一般来说，三角形越高，使用温度越高。本文所讨论的聚合物包括半结晶热塑性塑料中的脂肪族聚酰胺，如PA6或PA66，以及在半结晶热塑性塑料的最高温度范围内的PPA。

高分子通常需要与其他组分复合使用，制成有用的产品。这种聚合物和添加剂的组合被称为改性塑料或复合材料。用于生产复合材料的典型组分有玻璃纤维、矿物、热稳定剂、阻燃剂和其他加工助剂。本文讨论的大多数产品是30-35 wt.% 玻纤增强复合材料。当温度超过聚合物的玻璃化转变温度Tg时，高分子非晶区变得可移动，玻璃纤维则给材料提供了很好的强度和刚度。

3. 聚酰胺家族

聚酰胺是分子链结构中含有酰胺键的一类化合物的总称，包括脂肪族和半芳香族聚酰胺。这个定义包含了各种各样的产品，特别是PA66或PA6，他们的产量占世界上尼龙产量的绝大多数。PA66是由己二胺（HMD）和己二酸（AA）共聚所得。“66”则分别指HMD和AA各含有6个碳原子，PA6则是己内酰胺的聚合物，如Figure 3所示。这两种尼龙都是脂肪族尼龙，因为分子链中没有芳香环结构。一个不太常见的聚酰胺PA46是丁二胺与己二酸的缩聚产物，也是脂肪族聚酰胺，但比PA6或PA66具有更高的熔点。

半芳香族和芳香族聚酰胺的分子链中含有苯环。苯环结构为聚酰胺提供了很多优点，包括更高的Tg，更高熔点Tm，减少水分和溶剂的吸收等。这些优异性能综合表现为尺寸稳定性的提高、耐溶剂（水解）性能的提高、高温力学性能的提高。几乎所有重要的商业半芳香族聚酰胺中的芳香组分都是对苯二甲酸（TPA）或间苯二甲酸（IPA）。

ASTM D5336将 Polyphthalamide（PPA）定义为“一种对苯二甲酸或间苯二甲酸或两者结合的聚酰胺，芳香组分的摩尔含量至少为55%”（ASTM，2003）。这意味着脂肪酸会被对苯二甲酸（TPA）和/或间苯二甲酸（IPA）取代。

Figure 5显示了三种常见的满足ASTM D5336所定义的聚酰胺PPA。图中第一个结构是6T/66，这两个结构形成的共聚物为PA6T/66。其中x和y的数值，不一定是按照1:1的比例聚合而成。事实上根据PPA的定义，聚合物分子链中至少有55%的己二酸被TPA取代。因此在化学式中，x≥0.55，y＝（1 - x）将符合PPA的定义。

另一种PPA结构6T/DT，对苯二甲酸已经100%取代了己二酸。其中部分的己二胺单体HMD被2-甲基戊二胺MPMD取代，本文用D来表示，所以这一部分结构表示为DT。如果严格按照ASTM D6779-03的定义，此结构应该命名为PA6T/MPMDT，只是本文将其简化为PA6T/DT。在链段中引入MPMD的目的是为了改善其结晶行为，便于后续熔融加工，包括直接注塑成型。PA6T/DT，x≥ 0，y =（1–X），也就是说，共聚单元6T和DT以任何比例组合都将满足PPA定义，但两者比例不同会导致各自材料的性能不同。

最后一个PPA是三元共聚物6T/6I/66，间苯二甲酸的引入也是为了改善结晶行为，使其适合注塑成型。为满足PPA的定义，必须有(x + y)≥0.55，z =(1-x-y)。

表1展示了我们所讨论的玻璃增强聚酰胺的典型性能。总的来说，PPA比脂肪族PA66和PA46拥有更高的玻璃化转变温度Tg，更高熔点Tm和更高的热变形温度HTD。另外，PPA吸收水分少，所以水分环境对性能影响较小。但是，不同PPA中的关键属性存在差异，这些属性导致的关键性能也不同。

各种聚酰胺的弯曲模量对温度作图如图6所示。这些都是典型的30-35%的玻璃增强等级。可以看出，当测试温度高于Tg时，非晶区内的链段具有移动能力，在载荷下弯曲模量大幅降低。在Tg温度以上，玻璃纤维穿插在各个晶区之间，给材料提供了足够的结构支撑。由于PA46具有较高的结晶度，其较PA66具有较高的弹性模量。结合表1的数据，PA46的吸水率比PPA大很多，这会降低PA46的性能，特别是在很多潮湿或者有化学品存在的情况下。

蠕变，也就是恒定载荷下的变形量，是表征塑料在荷载作用下长期性能的重要力学指标。低蠕变材料比高蠕变材料更能保持尺寸稳定性。如Figure 7所示，通过动态力学分析DMA，可加速测试或推断出蠕变性能。测试条件为弯曲载荷为28 MPa，温度150oC。结果显示，PPA6T/DT的总应变量是其他三种材料的50-75%。这些结果与Figure 6相比，具有一致性。

4. 在汽车冷却液中的性能

汽车冷却液的化学成分很复杂，通常是以乙二醇/水的混合物为基础，外加缓蚀剂。传统防冻液是用无机硅酸盐做缓蚀剂，但时间久了会很快降解失效。后来大多数缓蚀剂采用有机酸或混合有机酸，这样稳定性很好很多，这种产品被称为“长效冷却液” 。

采用ISO 527标准，对以下三种材料PA6T/DT，PA6T/6I/66，PA66进行实验，在130oC将样条浸泡在混合溶液中5000hrs，然后测试拉伸强度。混合溶液按照长效冷却液Zerex G05与水50/50比例混合。结果如Figure 8和Figure 9所示。

很明显，PA66在1000hrs的时候，性能便损失过半。尽管所有的材料的性能都在下降，但随着测试时间延长，PA6T/DT保留最高断裂应力值，尤其是相对于PA66。从Figure 8可以看出，PA6T/DT整体表现优异，特别是在5000hrs的性能比PA66在1000hrs的性能还要高，这就拓展了PA6T/DT在长效冷却液环境中的应用。Figure 9也显示出了同样的效果，PA6T/DT在长效冷却液中依然保持有最高的拉伸模量。

Figure 10是PA6T/DT体系在不同冷却液中的表现。不同冷却液对树脂体系具有同等损伤效果，对比发现Dex-Cool更具破坏性。

Figure 11显示，高含量的玻纤对性能保持起到关键作用。45%比35%玻纤增强体系的拉伸模量要高20%。

5. PPA在汽车领域中的应用

下面列举的案例都是在汽车热管理方面的应用，以PA6T/DT为基体，具体案例中的玻纤含量各有不同。

Figure 12是水泵叶轮，之前是采用铸铁、铝或玻纤增强PA66来制作，经过一系列严格的评估之后，美国南部的一家领先的汽车水泵制造商采用了玻纤增强PPA的材料方案，测试时间超过1000hrs，长期使用温度在110-115°C之间，峰值温度为130°C。同时也测试了PPS为基材的体系，尽管其性能也能满足要求，但在搬运的过程中却容易破损。

发动机水室和恒温器外壳已成为PPA的关键应用领域，在这些应用中PPA取代了金属铝，一方面因为减少二次加工而降低成本，另一方面也可以减重，如Figure 13所示。

Figure 14是PPA在丰田汽车中的创新应用。在这个案例中，PPA直接暴露在长效冷却液中，通过设计气缸壁曲线，为“水套”提高燃油燃烧效率。由于更优秀的设计，使气缸温度的分布更加均匀，油的流动更加均匀，以此减少流动过程中的摩擦。根据测试这一设计提升了燃油经济型约1%。

6. 结语

与其他聚酰胺相比，含有芳香结构的PPA在汽车热管理方面有先天优势，其可以更广泛地应用到汽车动力系统里，帮助提高设计自由度，减轻重量，降低成本。此外，PPA代表一类聚合物，不同的聚合物链结构显示不同的性能差异。本文中的论述展示出了这些差异，并通过成功案例论证了PPA在热管理应用中的可能性。
